ファインクリスタルいわきのLN基板が選ばれる理由

弊社は長年の光学用LN基板作成技術を用いて高品質のLN基板を提供いたします。ほとんどが受注生産となり、多様なニーズにお応えいたします。

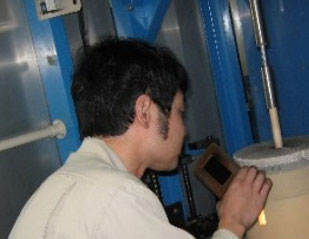

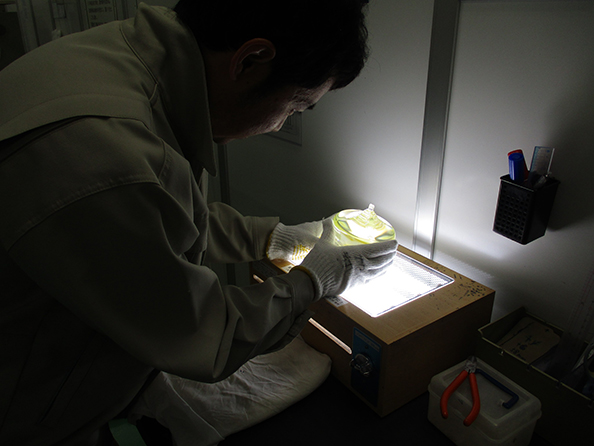

長年培った結晶育成技術による高品質結晶

当社は創業当初より、高品質ニオブ酸リチウム(LN)単結晶から光学グレードに特化したLN基板製造を行っております。結晶育成条件の最適化など長年培った結晶育成技術により、業務用やプロ用のカメラ、撮影機材に用いられる厳格な仕様の材料を提供できる世界でも唯一の光学LNウエハメーカーとして、業界から高い評価と信頼を得ております。また大径化のニーズに対応するΦ6インチ(150mm)ウエハまでの製造が可能です。



次世代フォトニクス材料向けに開発した独自のドープ結晶

Beyond 5Gの次世代通信では現在の5Gの10倍以上もの高速大容量に対応できる光変調器が要求されます。非線形光学効果を有するLN単結晶を利用した光波長変換素子が用いられ、100G以上の光変調器に適用可能なLN基板を供給できる世界の数社です。しかしながらレーザー光を照射すると光損傷(光誘起屈折率変化)が生じ、波長変換効率や透過率が低下することが知られており、その低減のために各種ドーパント添加が有効です。FCIでは、耐光損傷性を向上させるべく、最適レシピを見出したZnドープ、MgドープLN単結晶の開発を行い、製品供給しております。



多様なニーズへ柔軟に対応

ほとんどが受注生産となり、多様なニーズにお応えいたします。大手が対応できない開発用途、大学向け等の小口案件にも柔軟に対応できます。



関連会社とのコラボレーションによる次世代材料への対応

グループ会社の製品やコア技術との連携を通じた技術開発、一貫製造により、次世代の先端材料への対応が可能です
